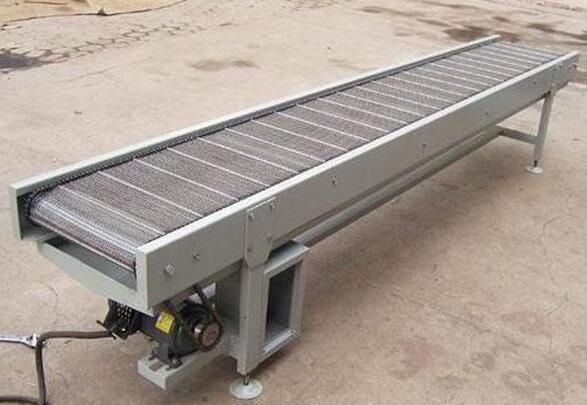

網帶輸送機在現代化社會中應用特別廣泛，它的涉及行業有很多，如：食品、啤酒飲料行業，化工，醫藥，輕工制造等。

   設計網帶輸送機時一項很重要的工作就是按一定的規格向輸送機的制造商訂購輸送網帶。輸送網帶的訂購參數包括：

   (1)材料種類

   (2)皮帶的長度

   (3)寬度

   (4厚度

   (5)顏色

   其中，網帶的寬度根據所需要輸送工件的寬度尺寸來設計；網帶的材料種類主要根據輸送物料的類型、使用環境溫度來選取；顏色則根據需要的外觀效果來選取。

   輸送網帶的長度需要根據皮帶輸送機實際結構中各輥輪的采用專門的設備和工藝，位置、直徑進行仔細的數學計算與校核。因?yàn)?strong style="white-space: normal;">網帶的連接需要采用專門的設備和工藝，假如計算的長度有錯誤或因其他原因更改設計長度，固然可以重新加工連接改變皮帶的長度，但一般只將皮帶長度改短而不加長，改短可以避免材料鋪張，加長則增加了連接接頭。這種重新加工一般要將皮帶退回給供給商返工，實際經驗表明這樣重新返工的用度幾乎與重新訂購新皮帶的用度相近，所以皮帶的長度一定要仔細計算核準，以免使用安裝時發現錯誤而無法使用。

   在設計網帶輸送機時如何計算輸送皮帶的長度呢？以下為設計皮帶長度時所需要了解的基本知識。

   (1)設計和訂購皮帶時，為了保證尺寸的同一，工程上，皮帶長度一般都是指皮帶中徑（皮帶厚度中心）所在的周長，而不是皮帶內徑或外徑所在的周長，單位一般為毫米。

   (2)因?yàn)槠埦o時的實際變形量很小，所以設計皮帶長度時一般不考慮皮帶張緊變形時對長度的影響。

   (3)皮帶長度的計算

   當各輥輪的位置（中央距）、輥輪直徑、張緊輪調節范圍確定后，所需要的皮帶長度實際上也就由上述各幾何尺寸確定了。當張緊輪的位置確定后，只要分別根據各段輪廓線（直線段和圓?。┑拈L(zhǎng)度累加即可得出該位置所需要的皮帶理論長度，這些長度可以在CAD（如AutoCAD等）設計界面上非常利便地直接量取求得，而不需要進行專門的數學計算。

   這種計算方法沒有考慮皮帶的厚度，由于皮帶的厚度通常很小，對皮帶長度的影響較小，而且皮帶本身有一定的長度調整范圍，所以計算皮帶長度時通常不考慮其厚度，也就是假設其厚度為零。

   (4)皮帶長度的確定

   顯然，當張緊輪處于不同位置是所需要的皮帶理論長度時不同的，張緊輪處于皮帶松位置時所需要的皮帶理論長度短，張緊輪處于皮帶緊位置時所需要的皮帶理論長度長。在張緊輪的兩個極限調節位置，只要分別根據各段輪廓線（直線段和圓弧）的長度累加即可得出所需要的皮帶小及大理論長度。

   工程上設計皮帶長度時通常按接近小長度來設計，保證皮帶安裝后能進行張緊調節，假如按長的長度設計則安裝后就無法張緊了。

   設張緊輪處于皮帶緊和松張緊位置時，所需要的皮帶小理論長度、大理論長度分別為L(zhǎng)1、L2，則理論上皮帶長度的大答應調節量△為：△=L2-L1。為了保證皮帶仍舊具有一定的調節范圍，皮帶設計長度L一般按下式來設計：L=L1+0.2(L2-L1)

   (5)網帶寬度與厚度

   皮帶寬度根據實際需要輸送的工件寬度尺寸來設計，對于小型皮帶輸送機通常情況下皮帶寬度必需比工件寬度加大約10~15mm。

   輸送網帶的厚度則根據皮帶上同時輸送工件的總質量來進行強度計算校核，并且所選定的網帶材料及厚度能夠在所設計的小輥輪前提下知足小彎曲半徑的需要，然后從制造商已有的厚度規格中選取確定。例如對于電子制造行業中小型電子、電器產品的輸送，皮帶厚度一般選擇為1.0~2.0mm。
